概述

    SRSS3-1应力在线检测仪是济南西格马公司自主研发的一款高性能的产品。主要测量静态应变、应力、残余应力。它集应变采集、数码显示、存储、打印为一体，应变仪所用的A/D、CPU、存储器、通信等芯片以及电桥所配的精密电阻均精选自国际顶尖的电子器件制造商，无论是原理图设计还是线路板上元器件的布局及连线，都充分考虑了温度、湿度、振动等因素以及静电、脉冲群、电磁辐射等电磁干扰的影响，因而测量精度高、线性好、温漂小，可长时间安全可靠地工作，可广泛应用于工业现场、企业研发测试中心、大学教学实验的应变、应力测试。

主要功能

1. 测量各种线弹性材料的静态或缓慢变化的应变、应力，如：钢、铸铁、铜及其合金、铝及其合金、钛合金、镁合金、岩石、混凝土、复合材料、植物、塑料、橡胶等
2. 测量各种各向同性弹塑性材料的内部残余应力（挤压、焊接、铸造、机加工等产生），如：钢、铸铁、铜及其合金、铝及其合金、钛合金、镁合金、岩石、混凝土、塑料、橡胶等，还可去除测残余应力打孔引起的系统误差。
3. 采集的应变数据可以数字显示并实时保存
4. 最大、最小主应力及主应力方向σ1、σ2、θ由应变花中完全同步检测到的ε0、εα、ε2α科学、准确地计算得到，不需手动切换按键、分时测试应变花中不同应变片
5. 三排数码管,既可在线、自动、同时显示应变花中三个方向的应变值ε0、εα、ε2α，也可在线、自动、同时显示σ1、σ2、θ 及其变化
6. 测量结果可以现场打印，通过内置打印机，可任意打印各方向应变或最大、最小主应力及主应力方向等测试结果
7. 通过RS232可以与计算机相连并实时显示数据，可回放历史数据
8. 适用各种应变片：其灵敏度可设置
9. 弹性模量、泊松比、残余应力盲孔法释放系数等可设定
10. 可自动、方便地测量工件的残余应力：不但适用于盲孔应变释放系数A、B已知的材料；对于A、B未知的材料，也可通过相关的理论公式换算出较为准确的释放系数，较为精确地测出残余应力。事实上，大量的被测材料的A、B是未知的，是不方便或没有用试验标定的；不同材料的应变释放系数相差非常大，测试时，若不考虑不同材料的差别，残余应力的计算结果将完全错误
11. 可消除打孔引起的附加应变的影响，精确测量、计算残余应力

应用领域

1. 机械工程及制造设备：起重机、挖掘机、水泥泵车等工程机械的力臂等部位的应变应力、位移测试；油缸的压力、位移、温度、应变应力综合测试；机床导轨的残余应力测试。
2. 高铁、汽车、轮船等交通设备：发动机、减速机的压力、温度、应变应力综合测试；车体、轮轴、高压输电弓等部位的应变应力测试。
3. 电力、动力工程：电厂设备的强度测试，如核电站安全壳整体强度测试；水轮机轴及叶片的应变应力测试；蒸汽管道受热后的应变应力、温度、压力综合测试。
4. 土木建筑及水利工程：建筑结构静态应变应力测试；大型体育场馆的钢结构屋顶在拆除安装支架时的应力监测。
5. 桥梁和道路：大型钢结构桥梁的静载强度试验和道路涵隧工程结构应力测试。
6. 材料参数测定：各种金属材料的弹性模量、泊松比、残余应力释放系数A和B等参数测定。
7. 冶金、石油、化工：钢锭模表面热应力测试；油罐、压力容器、管道的压力、应变应力测试。

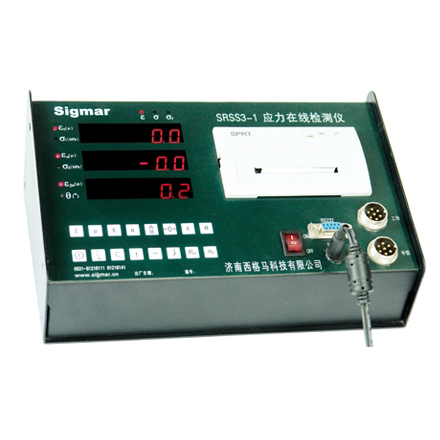

SRSS3-1 照片

技术指标

上标：
1、20℃～30℃内，测量值D的误差典型值
2、20℃～30℃内，温度漂移典型值
3、24小时的时漂典型值

产品手册下载：SRSS3-1 应力在线检测仪 数据手册V0.32.pdf
